Izlazni reaktor
Почетна> Izlazni reaktor

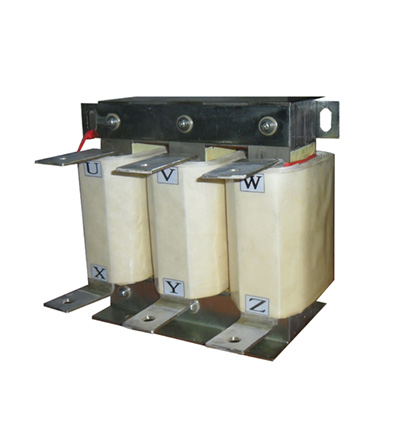

Izlazni reaktor

Технички параметри
Nominalno radno napon: 380V 1140V/50Hz
2. Nominalni radni struj: 3A do 2000A/40℃
3. Električna jačina: Bez iskliznog razbijača na 3000VAC/50Hz/5mA/10s za jezgro i zavoj
4. Otpornost izolacije: Vrednost otpornosti izolacije od 1000VDC je ≥200MΩ
5. Reaktorski šum: manje od 65dB (testirano na vodoravnoj udaljenosti od 1 metar od reaktora)
6. Razina zaštite: IP00
7. Klasa izolacije: F klasa ili više

Uvod

Evo profesionalnog engleskog prevoda vaše proizvodne opisa za Izlazni reaktor (ili izlazni gušač):

Pregled proizvoda

Ovaj proizvod je izlazni reaktor (poznat i kao reaktor promenljive frekvencije (VFD) izlazni reaktor ili motor reaktor), dizajniran za montažu između VFD-a i motora kako bi se rešavale električne probleme uzroke dugim kabelima ili složenim operativnim uslovima. Ispod je detaljan pregled ključnih karakteristika:

Ključne funkcije

1. Potisnuće naponske prelaze (dv/dt)

Smanjuje izbijanje napona visokih frekvencija uzrokovano PWM prebacivanjem, štiti izolaciju motora i sprečava oštećenje zbog brzih promena napona.

2. Smanjuje gube Eddi tokova i harmonijske efekte

Filtrira više redne harmonike (posebno 5. 7. i 11.), minimizuje gube u jezgru i medjuprovodnicima motora, poboljšava efikasnost i produžava životni vek motora.

3. Minimizira prosipne struove i elektromagnetsku interferenciju (EMI)

Smanjuje prosipne struove visokih frekvencija izazvane harmonikama kroz parazitnu kapacitetu kabelovanja, smanjujući interferenciju sa okolnim opremom.

4. Potiskivanje šuma

Uglaja trenutne talase, smanjujući vibracije motora i elektromagnetski šum uzrokovane harmonikama.

5. Zaštita VFD napajnih uredjaja

Ograničava izbijanje struje, smanjujući opterećenje IGBT-ova i drugih prelaznih komponenti, poboljšavajući pouzdanost sistema.

Tipične Aplikacije

1. Dugačke kabelske linije

Obavezno kada dužina kabla između VFD i motora premaši 50–200 metara (tačna udaljenost zavisi od modela VFD i parametara kabla) kako bi se kompenzirali efekti raspodeljene kapaciteta.

2. Loša kvaliteta snage

Osigurava stabilnost sistema kada ima neusavršenost napona u snabdevaču (1.8% od nominalnog napona) ili visokofrekventne perturbacije.

3. Snabdevanje sa niskim impedansom

Nepoštivano kada je kapacitet transformatora 10 puta veći od nominalne snage VFD, jer reaktor ograničava uticaje kratakružnih struja.

4. Više VFD-ova ili korigovanje snage (PFC)

Spričava uspešnu harmoniku u zajedničkim linijama sa više VFD-ova i izbegava resonanciju sa kondenzatorima za ispravku faktora snage (kompensacija cosΦ).

Pravci za izbor

Dužina kabela: Duži kabeli zahtevaju reaktore sa većom induktivnošću zbog povećane raspodeljene kapacitivnosti.

Nosilacka frekvencija VFD-a: Visoka frekvencija PWM-a (npr., 16kHz) zahteva reaktore sa optimizovanim visokofrekventnim performansama.

Trenutna ocjena: Reaktorov trenutak mora odgovarati ili premašavati izlazni trenutak VFD-a kako bi se izbjegla saturacija.

Dodatne Prednosti

Produženi život vremena opreme: Smanjuje harmonijsku distorziju i naponski stres, smanjujući stopu neuspeha u motorima/VFD-ima.

Široka kompatibilnost: Prikladno za različite VFD-e (npr., AC pogoni, servo pogoni) i indukcijske/sinhronizovane motoare.

Ovaj reaktor je ključan element u industrijskim automatskim sistemima za poboljšanje pouzdanosti i energetske efikasnosti, posebno u aplikacijama dugačkih pogona kao što su obnovljivi izvori energije, HVAC i rudarstvo.

Reci mi ako želiš bilo kakve poboljšaje za određene tehničke izraze ili brend industrije!
