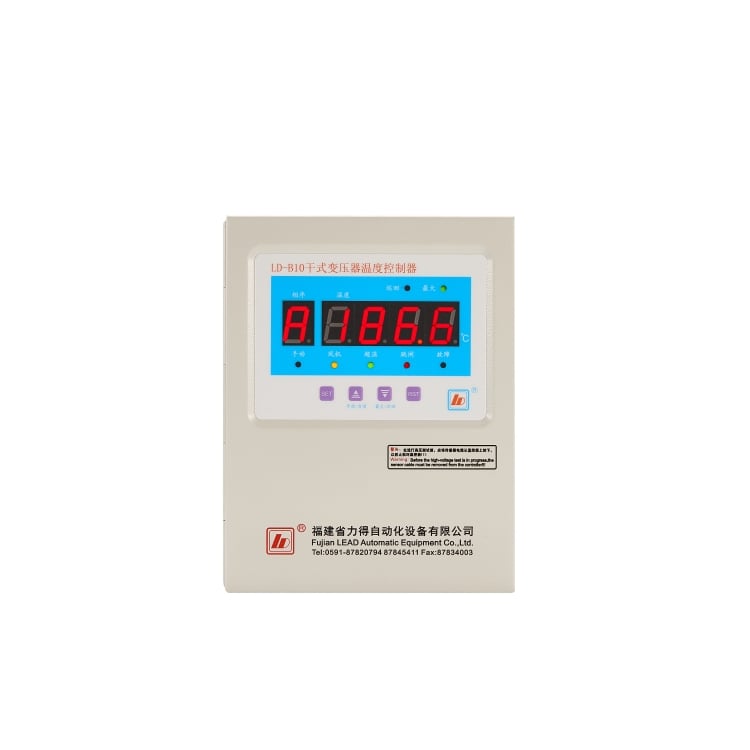

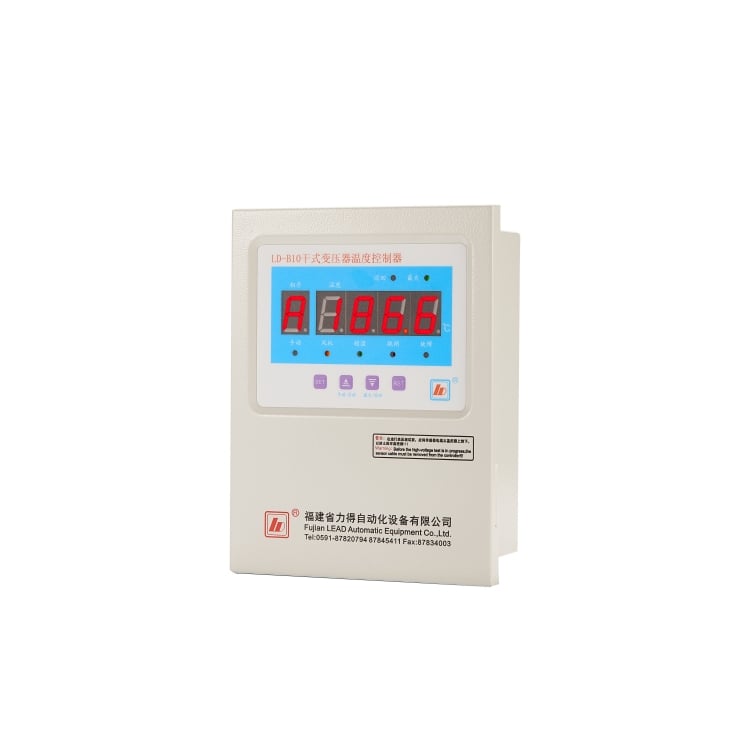

ЛД-Б10-А220 серије контролер температуре сувог трансформатора (називан контролер температуре) је интелигентан контролер дизајниран посебно за сигурно функционисање сувог трансформатора. Контролар температуре има усвајање технологије рачунара са једним чипом и коришћење платинских терморезистора уграђених у намотање сувог трансформатора за детекцију и приказивање пораста температуре намотавања трансформатора. Може да покреће или заустави фан за хлађење аутоматски за присилно хлађење ваздухом намотања и контролише аларм прекомерне температуре и излаз прекомерне температуре тако да ће трансформатор сигурно радити.

Увод

Избор типа (сваквидна комбинација Е, Ф, Г/И и Ц)


Регулатор температуре

图片2.png 联想截图_20250220151643.png

Сензорски монтаж Упутства

Регулатор температуре
Скупљење сензора
Упутства

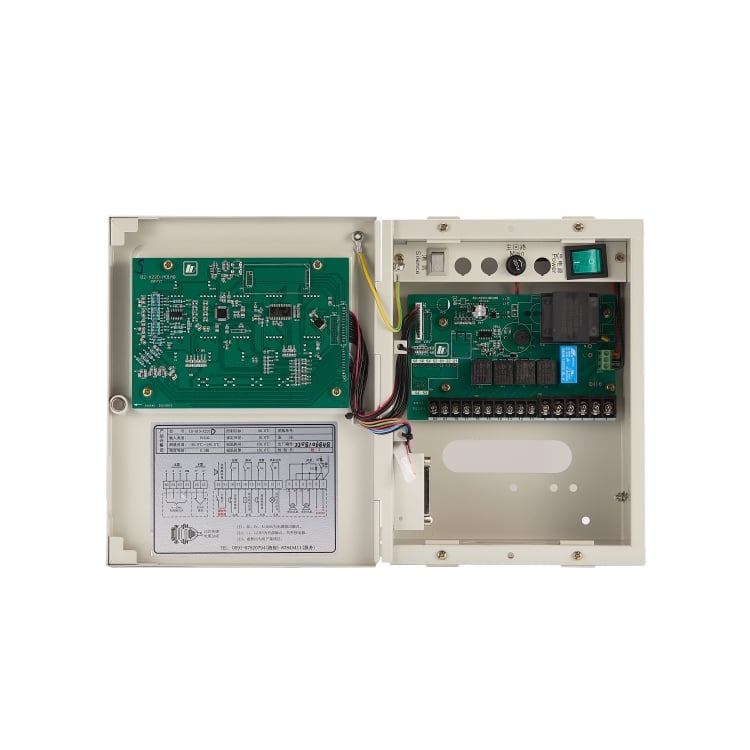

Дизајн контролера:


2 Техничка спецификација

1. Постављање Услови рада

Обумбена температура: -25°C+55°C; релативна влажност: < 95%(25°C);

Фреквенција снаге: 50Hz или 60Hz ((± 2Hz);

Напречење снаге: AC220V ((+10%, -15%);

AC380V ((+10%, -15%);

(Ако нема посебне ознаке приликом наручења, преовладава AC220V)

2. Уколико је потребно. Диапазон мерења

-30.0℃～240.0℃

3. Уколико је потребно. Точност мерења

Степен прецизности: степен 1 ((класа 0,5 за контролер температуре, степен Б за сензор);

Разрешавање: 0,1°C

4. Уколико је потребно. Потрошња енергије контролера температуре

≤ 8В

5. Појам Контактна способност

Уколико је потребно, може се користити и за ублажавање стаклених стаклених стакља.

Капацитет излаза контроле: 5А/250ВАЦ (отпор); 5А/30ВДЦ

6. Уколико је потребно. Норми пројектовања и производње

Уколико је потребно, може се користити и за решење проблема са уносом у систему.

3 Моделна функција

Избор типа (свака комбинација између Е, Ф, Г/И, Л и Ц)

ЛД-Б10- А

Серијски број контролера

220：Сила

снабдевање AC220V

380： Сила

доставка

АЦ380В

Д ：Традиционални тип

Е ：Д+4~20mA струја

извод

Ф ：Д+РС485

комуникација

Г: Мерење и контрола температуре околине канала D+1

Ја сам ：Мерење и контрола температуре гвожђа од D+1 канала

Л: Неисправност вентилатора

С: D+ПТЦ прекомерни аларм ((опционално) ПТЦ прекомерни пут ((опционално)

3. Уколико је потребно. Сглоб сензорског кабела

(1)Д25 кабел за сензирање (систем од три жица), толеранције дужине кабела: ±2,5%


(2) Сензор

А.Пт100 платинови отпор је термоотпор са бољом линеарношћу у опсегу од -30.0°C~240.0°C и испуњава захтеве за категорију Б из ГБ/Т8622-97-- Техничке спецификације и референтна табела за индустријску отпорност пла

Б.Укупна димензија: Ф4мм×40мм

(3)Контрол за блокирање Пт100 и ПТЦ на аларм за претерано загревање и сигнал за претерано загревање (опционална функција)

А.Објашњење ПТЦ-а

ПТЦ је скраћеница за термистор са позитивним температурним коефицијентом, који је полупроводнички отпорник са типичном температурном осетљивошћу. Када температура прелази одређену вредност (фиксна температура не може се подесити), његова вредност отпора ће импулсивно порасти са повећањем температуре, тј.

Б.Логичка веза контроле блокирања Пт100 и ПТЦ

а.Контрол за блокирање Пт100 и ПТЦ на аларму за претерано загревање

Када температура измерена Пт100 прелази вредност аларма преко температуре, додатно, ПТЦ достиже тачку аларма преко температуре и отпор је мутирао. Сигнал за аларм за прекомерну температуру ће бити издат.

б.Уређивање за блокирање Пт100 и ПТЦ на претераном путовању

Када температура измерена Пт100 прелази вредност претепературног потеза, ПТЦ достиже тачку претепературног потеза и отпор је мутирао. Сигнал за претерано температуру ће изаћи.
