I. Pregled
Vhodni in izhodni reaktorji za sisteme frekvenčnih pretvornikov (VFD) so zasnovani za zaščito VFD-jev in regulatorjev hitrosti. Med obratovanjem ti napravi pogosto srečata sunkovite tokove in napetosti, ki lahko bistveno poškodujejo delovanje in skrajšajo življenjsko dobo. Namestitev vhodnega reaktorja na vhodni strani zmanjša sunkovite napetosti in tokove, zaščiti VFD ali regulator hitrosti, podaljša njegovo življenjsko dobo ter zmanjša motnje zaradi harmonik.
Ker VFD-ji regulirajo hitrost prek spremenljive frekvence, lahko med obratovanjem nastopajo višje harmonike in izkrivljanja valovne oblike, kar vpliva na normalno delovanje. Izhodni reaktor na izhodni strani filtrira harmonsko napetost in tok, s čimer izboljša kakovost električne energije. Naša serija vhodnih/izhodnih reaktorjev je izdelana iz visokokakovostnih pločevin iz silicijeve jeklene pločevine z uporabo specializiranih postopkov, ki zagotavljajo kompaktno velikost, nizek dvig temperature in tiho obratovanje.
Ti reaktorji so združljivi z različnimi blagami VFD-jov, vključno s Siemens, SanKen, Hitachi, Toshiba, Panasonic, Yaskawa, Inovance, Danfoss, Fuji, Eurotherm, LG, OMRON, Hyundai, Schneider, Lenze, Emerson, Conver in še mnogimi drugimi.

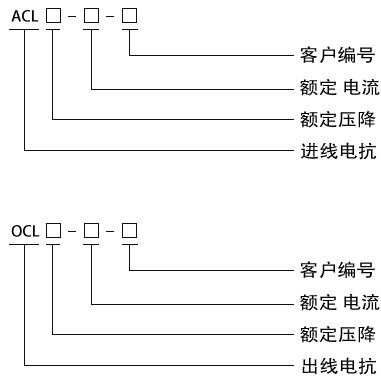

II. Pojasnilo modela
III. Značilnosti izdelka -
Napajalna naprava lahko povzroči opazne motnje drugi opremi (motnje, prenapetost). - Neuravnovesenost napetosti med fazami 1,8 % nazivne napetosti. - Nizkoimpedančne linije (močnostni transformatorji več kot 10-krat višji od nazivne vrednosti frekvenčnega pretvornika). - Več frekvenčnih pretvornikov nameščenih na eno linijo za zmanjšanje tokov v liniji. - Uporaba kondenzatorjev za popravek močnostnega faktorja ali enot za popravek močnostnega faktorja (cosφ).
IV. Delovni pogoji -
Nadmorska višina: ≤ 1000 metrov. - Temperatura okolice: -25°C do +45°C; relativna vlažnost ≤ 90 %. - Zagotovite primerno prezračevanje; če je nameščeno v omarah, je potrebna dodatna prezračevalna oprema.
V. Tehnični delovni parametri
1. Nazivni obratovalni napetost: 380 V/440 V, 50 Hz 2. Nazivni obratovalni tok: 5 A do 1600 A pri 40 °C 3. Dielektrična trdnost: Odpornost jedra proti navitju 3000 VAC/50 Hz/5 mA/10 s brez preboja (preizkušeno v tovarni) 4. Izolacijska upornost: ≥ 100 MΩ pri 1000 V enosmernega toka 5. Šum reaktorja: < 65 dB (merjeno v vodoravni razdalji 1 m od reaktorja) 6. Zaščitna klasa: IP00 7. Klasa izolacije: F ali višja 8. Skladnost z standardi: IEC289:1987 Reaktor, GB10229-88 Reaktor (ekvivalentno IEC289:1987), JB9644-1999 Reaktor za polprevodniške električne pogone

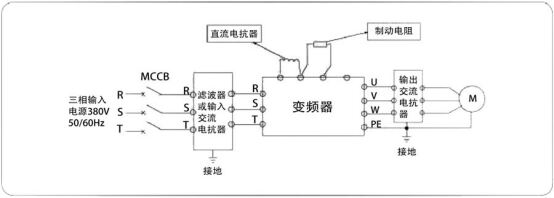

VI. Načini priključevanja

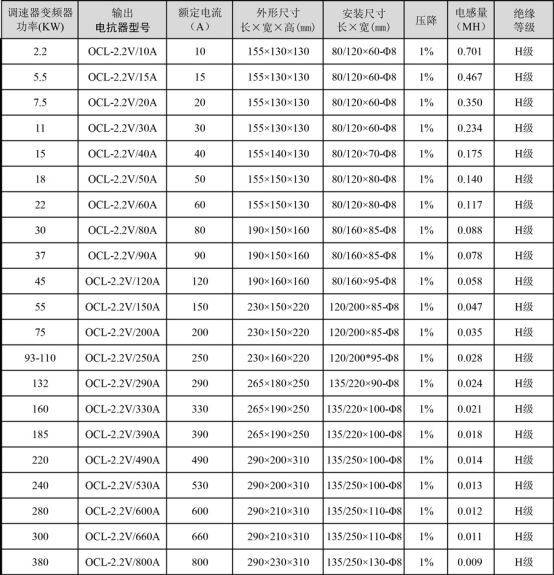

VII. Tabela tehničnih lastnosti

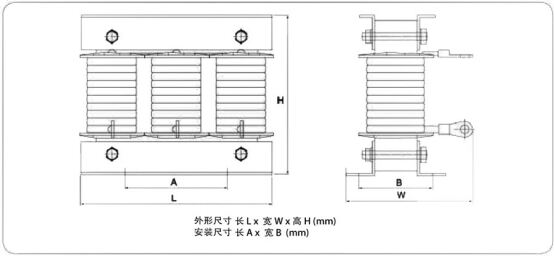

VIII. Tabela namestitvenih mer
