Suhi seriji železni jedro reaktor
1.Uporaba Suhoizolirani jedrni serijski reaktor je zasnovan za omrežja nizke napetosti s kompenzacijo jalove moči in je vezan v serijo s kondenzatorji. V nizkonapetostnih omrežjih z velikim številom enosmernih pretvornikov, pretvornikov ali drugih virov harmonikov lahko visokofrekvenčni harmoniki resno ogrozijo varno delovanje transformatorjev in druge električne opreme. Ko je povezan v serijo s kondenzatorji, reaktor učinkovito absorbira harmonike, izboljša kakovost napetostnega valovanja, poveča faktor moči sistema ter zmanjša sunkovite tokove ob vklopu in prenapetostne dogodke, s čimer zagotavlja zanesljivo zaščito za kondenzatorje in stabilnost celotnega sistema.
2.Tehnični podatki
- Uporabna napetostna omrežja: 400 V in 660 V.
- Možnosti reaktance: 1 %, 6 %, 7 %, 12 %, 13 %, 14 %.
- Nazivna izolacijska vzdržna napetost: 3 kV/min.
- Omejitve dviga temperature: jedro ≤ 85 K, navitje ≤ 95 K.
- Raven hrupa: ≤ 45 dB.
- Zvezen obrat pri nazivni frekvenci z harmonskim tokom ≤ 1,35× nazivnega toka.
- Linearnost reaktance: razmerje reaktance pri 1,8× nazivnem toku in pri nazivnem toku ≥ 0,95.
- Trofazni reaktorji: razlika med katerima koli dvema faznima reaktancama ≤ ±3 %.
- Temperaturna razred: HF (≥180 °C).

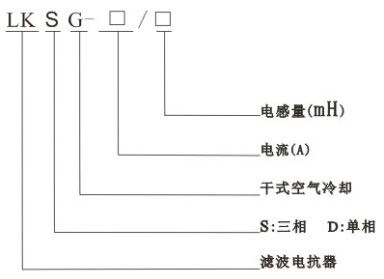

3. Pomen modela

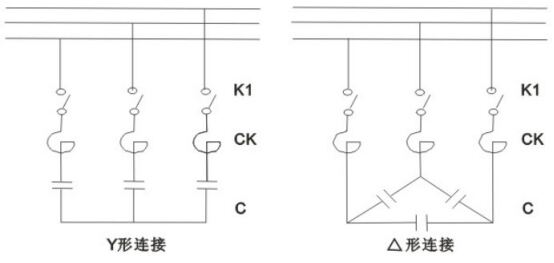

4. Načini priključitve

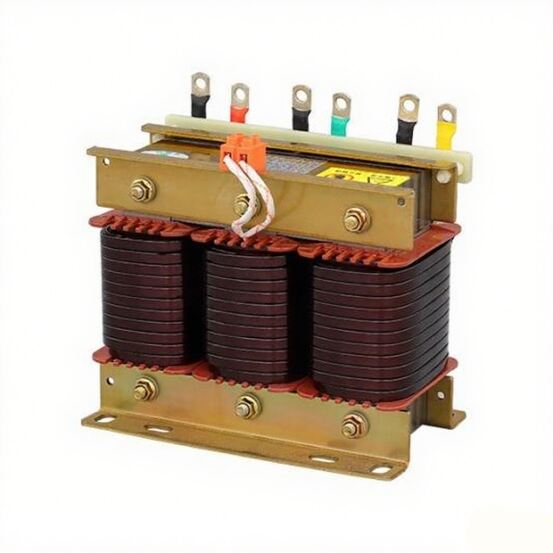

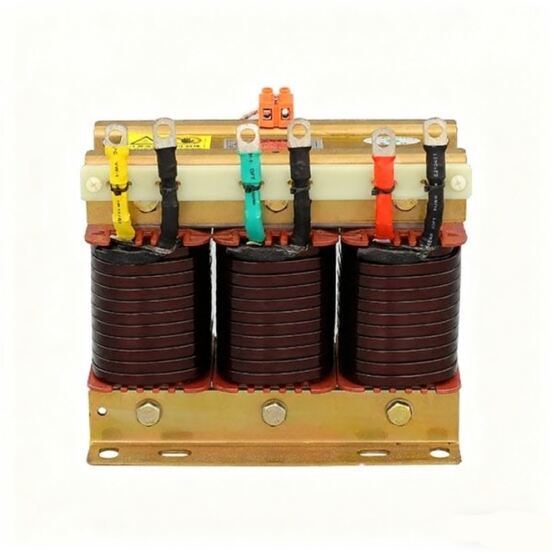

5. Konstrukcijske značilnosti
- Na voljo v enofaznih in trofaznih izvedbah, suho tipa z železnim jedrom.
- Jedro izdelano iz krempljastega silicijevega jekla z nizkimi izgubami; stolpi jedra razdeljeni na enakomerno majhne odseke z epoksidno laminiranim steklenim platnom za razmik, da se zagotovijo enakomerni zračni reži med obratovanjem.
- Navitja navita s ploskim bakerjem F-razreda, tesno in enakomerno razporejena; zunanjost brez prevleke za boljši videz in izboljšano odvajanje toplote.
- Sestav navitja in jedra preide skozi predogrev → vakuumska impregnacija → toplotna utrditev z izolacijskim lakom H-razreda, kar trdno spoji navitje in jedro, zmanjša obratovalni hrup ter omogoča varno in tiho obratovanje pri visoki temperaturi.
- Vezalni elementi v stolpu jedra izdelani iz nemagnetnih materialov, kar zagotavlja visok faktor kakovosti, nizek dvig temperature in učinkovito filtracijo.
- Odpornost na korozijo tudi pri izpostavljenih delih; priključki uporabljajo bakrene spojke s hladnim tlakom.
- V primerjavi s podobnimi domačimi izdelki je reaktor kompakten, lahek in estetsko privlačen.
6. Delovni pogoji
- Nadmorska višina: ≤ 1000 metrov.
- Okoljska temperatura: -25°C do +45°C; relativna vlažnost ≤ 90%.
- Okolje brez korozivnih plinov in vnetljivih ali eksplozivnih materialov.
- Zagotovite ustrezno prezračevanje; če je nameščeno v omarah, je potrebna dodatna oprema za prezračevanje.
