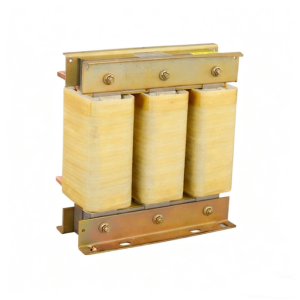

Trifazni vhodni (dohodni) reaktor ACL

Suhi seriji železni jedro reaktor

Vhodni in izhodni reaktorji za sisteme frekvenčnih pretvornikov (VFD) so zasnovani za zaščito VFD-jev in regulatorjev hitrosti. Med obratovanjem so frekvenčni pretvorniki in regulatorji pogosto izpostavljeni sunkovitim tokom in napetostim, ki lahko poškodujejo delovanje in skrajšajo življenjsko dobo opreme. Namestitev vhodnega reaktorja na vhodni strani zmanjša sunkovite napetosti in tokove, preprečuje harmonične motnje ter podaljša življenjsko dobo opreme.

Med delovanjem z variabilno frekvenco se lahko pojavijo višje harmonike in izkrivljanje valovnih oblik, kar lahko vpliva na normalno delovanje naprave. Izhodni reaktor na izhodni strani filtrira harmonske napetosti in tokove ter izboljša kakovost električne energije. Našo serijo vhodnih in izhodnih reaktorjev izdelujemo iz visokokakovostnih plošč silicijevane jeklene pločevine s posebnimi postopki, ki zagotavljajo kompaktno velikost, nizek dvig temperature in tiho obratovanje.

Ti reaktorji so združljivi z različnimi blagami VFD-jev, vključno s Siemens, SanKen, Hitachi, Toshiba, Panasonic, Yaskawa, Inovance, Danfoss, Fuji, Eurotherm, LG, Omron, Hyundai, Schneider, Lenze, Emerson in Conver.

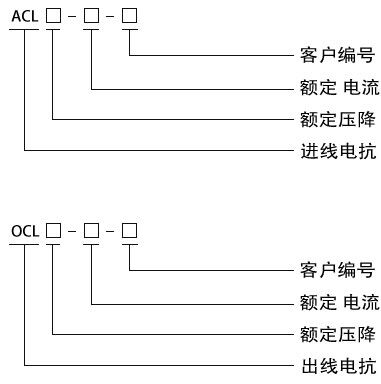

Pojasnilo modela

Značilnosti produkta

• Napajalna napetost lahko povzroči opazno motnjo drugi opremi (motnje, prenapetost).
• Neuravnoves največ 1,8 % nazivne napetosti med fazami.
• Vodniki z nizko impedanco (močnostni transformatorji, ki presegajo 10-kratno nazivno vrednost VFD-ja).
• Več VFD-jev nameščenih na en sam vodnik za zmanjšanje linijskega toka.
• Uporaba kondenzatorjev za popravek jalove moči ali naprav za popravek jalove moči (cosφ).

IV. Delovni pogoji

• Nadmorska višina: ≤ 1000 metrov.
• Okoljska temperatura: -25°C do +45°C; relativna vlažnost ≤ 90%.
• Zagotovite ustrezno prezračevanje; če je nameščeno v omarah, je potrebna dodatna oprema za prezračevanje.

Tehnični performančni parametri

1. Nazivni delovni napetost: 380V/440V, 50Hz
2. Nazivni delovni tok: 5A do 1600A pri 40°C
3. Dielektrična trdnost: Jedro-provodnik zdrži 3000VAC/50Hz/5mA/10s brez preboja (preizkušeno v tovarni)
4. Izolacijski upor: ≥ 100 MΩ pri 1000VDC
5. Glasnost reaktorja: < 65 dB (merjeno na 1 m vodoravno od reaktorja)
6. Zaščitni razred: IP00
7. Izolacijski razred: F ali višji
8. Skladnost s standardi: IEC289:1987 Reaktor, GB10229-88 Reaktor (ekvivalentno IEC289:1987), JB9644-1999 Reaktor za polprevodniške električne pogone

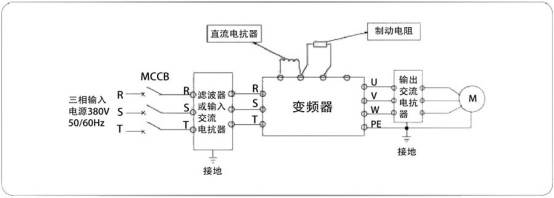

Načini ožičenja

Tabela tehničnih lastnosti

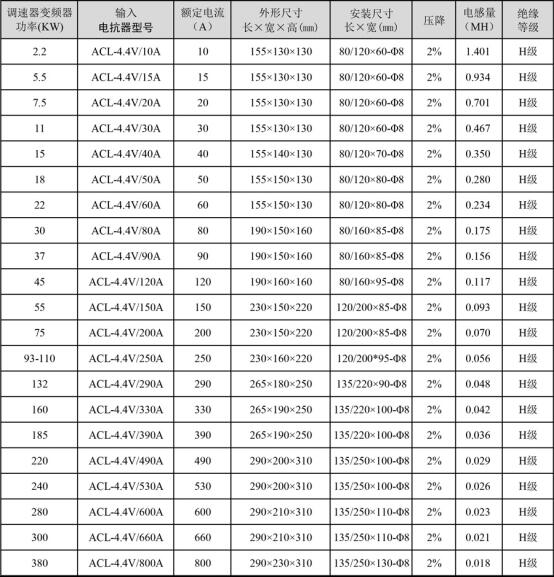

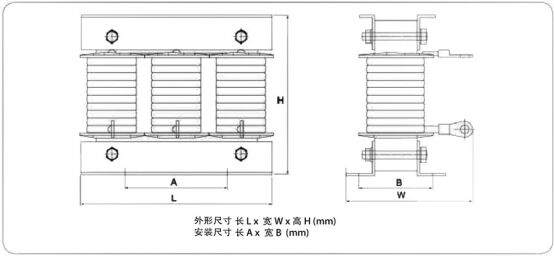

Tabela namestitvenih dimenzij
