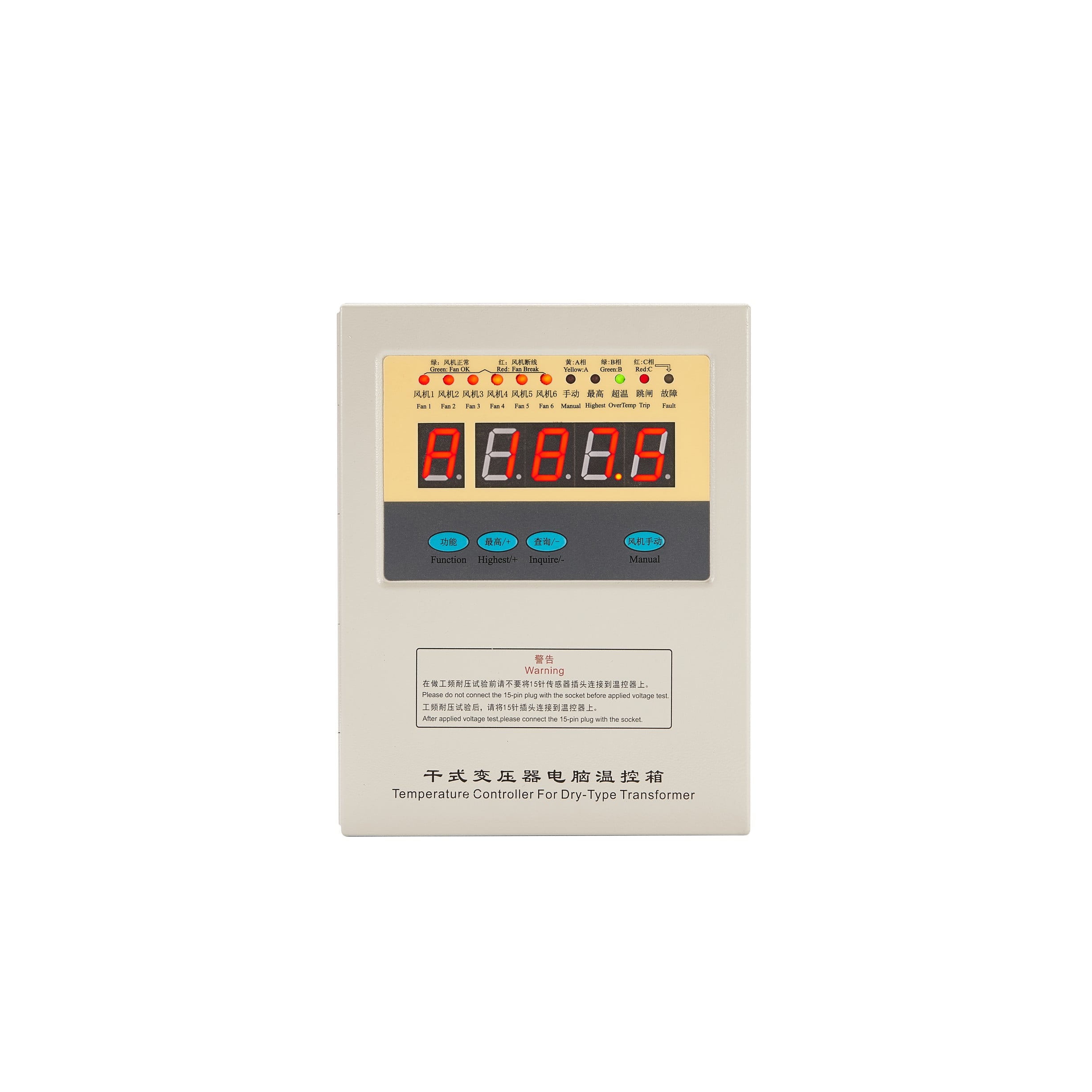

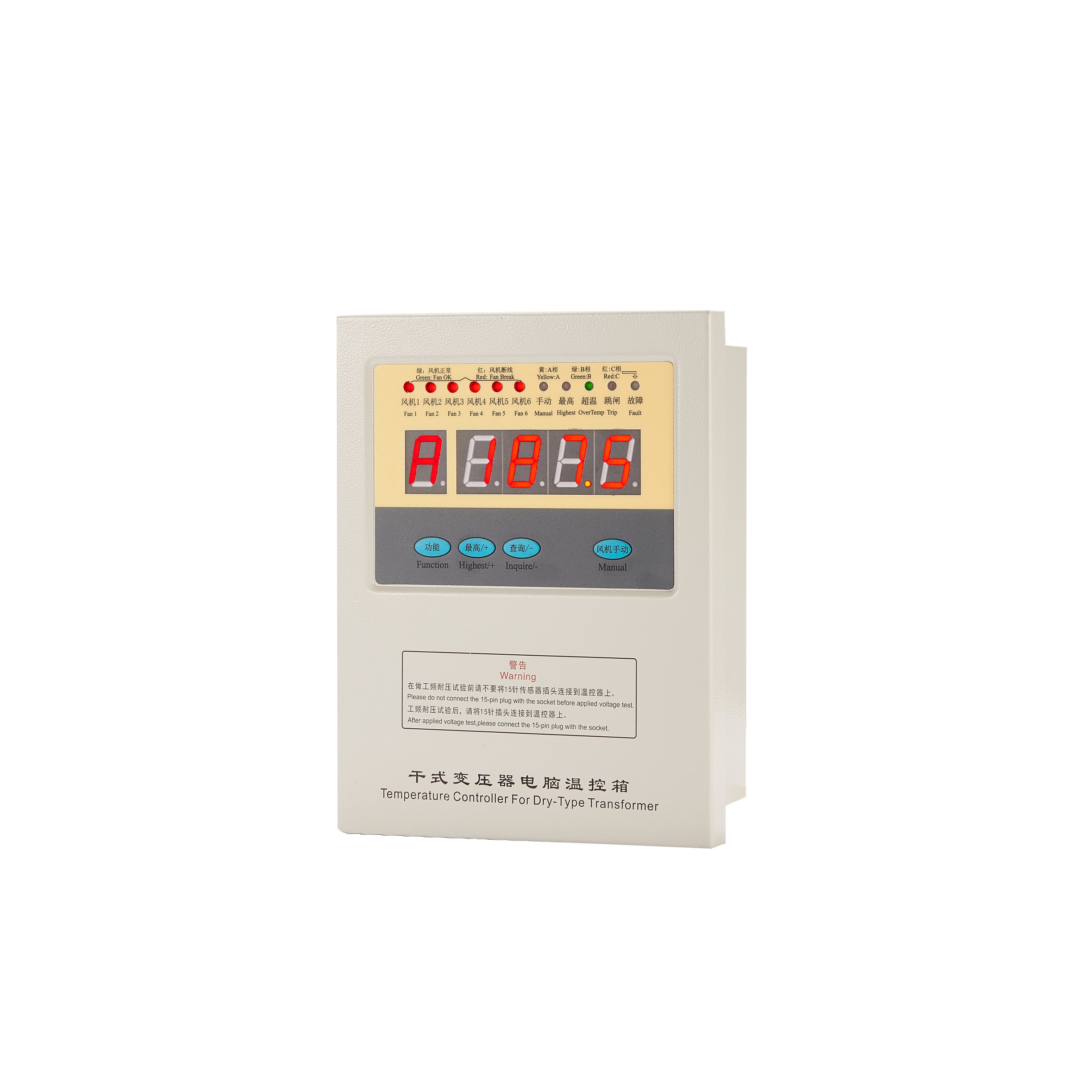

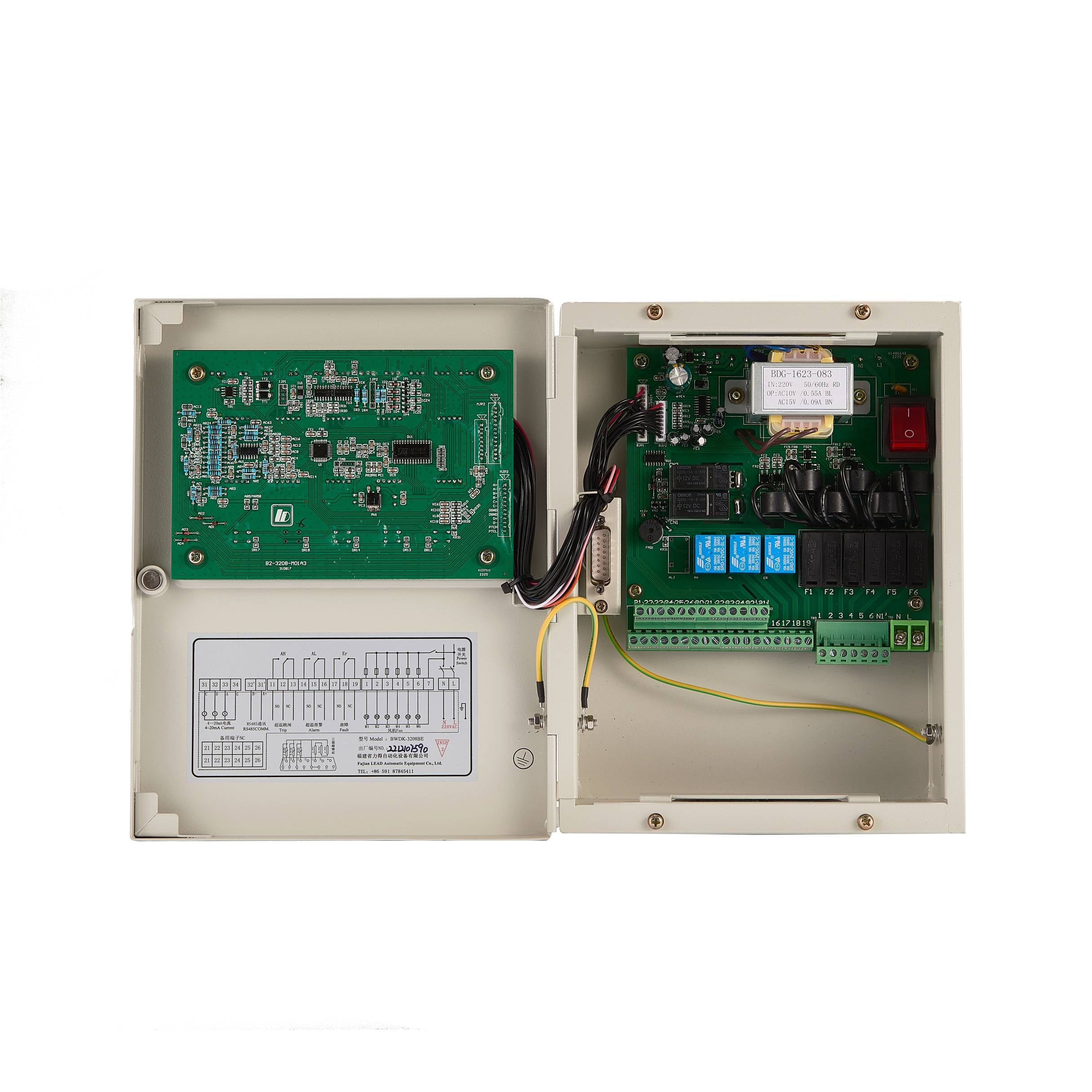

Температурный регулятор BWDK-3208BE для сухого типа BWDK-3208BE

Термостат представляет собой новое поколение регуляторов температуры, специально разработанное для воздушно охлаждаемых сухих трансформаторов. Он использует передовые технологии компьютерного управления и хранения данных. Термостат обладает высокой помехозащищенностью благодаря применению комбинированных мер защиты на уровне аппаратного и программного обеспечения. Термостат может обеспечивать безопасную работу трансформаторов и является важным устройством для защиты сухих трансформаторов. Настройка параметров легко осуществляется несколькими клавишами, и параметры не будут потеряны после отключения питания. Термостат имеет функцию 'черного ящика', он может записывать и проверять мгновенную температуру обмотки трансформатора перед отключением электроэнергии. Термостат отличается простотой в использовании, легкостью установки и обслуживания. Стандарт производства: JB/T7631-2016 Электронные индикаторы температуры для трансформаторов. Сертификация пройдена: ISO9001: Системы менеджмента качества - требования.

Введение

Инструкции по установке (вставная установка)

ТИП

Функция

BWDK-3208BE

Измерение трехфазное круговое; Сигнал тревоги при неисправности и перегреве, а также выход отключения при перегреве; Функция управления 6 вентиляторами и защита от обрыва фазы; Три аналоговых выхода тока 4~20mA и функция последовательной связи RS485.

BWDK-4208BE

Измерение трехфазных обмоток и железного сердечника; Выходные сигналы тревоги при неисправности, перегреве, аварийном отключении и сигнализации о состоянии сердечника; Функция управления шестью вентиляторами и защита от обрыва фазы; Четыре аналоговых выхода тока 4~20mA и функция последовательной связи RS485.

Технические характеристики

1. Диапазон измерения: -30.0℃~240.0℃

2. Класс точности: Класс 1 (Класс 0.5 для термостата, Класс B для датчика)

3. Разрешающая способность: 0.1℃

4. Температура окружающей среды: -40℃~+60℃

5. Напряжение питания: AC220V±10% (50Hz/60Hz)

6. Потребляемая мощность: 8W

7. Датчик: Три (Четыре) платиновых резистора Pt100, три термистора PTC

8. Емкость выходного управления: 10A/220VAC (Сопротивление)

9. Вес: <3Кг

10. Общие размеры термостата: 260мм×200мм×85мм (Высота×Ширина×Глубина)

11. Аналоговый выход: ток 4~20mA

12. Цифровой выход: интерфейс последовательной связи RS485

Особенности

1. Циркулярный показ трехфазных обмоток (и температуры железного сердечника) или показ максимального значения

прямое считывание

2. Функция управления вентилятором. Автоматический запуск и остановка вентилятора в зависимости от заданного значения, чтобы сухие трансформаторы

могли работать безопасно при нормальных температурах. Вентилятор включится, если самая высокая температура среди любых трех

фаз превысит значение запуска вентилятора, или его можно включить вручную. При этом индикатор 'вентилятор' на панели

загорится.

2.1 Термостат может подключать 1~6 вентиляторов или не подключать ни одного. Если есть вентиляторы, при их запуске

соответствующий индикатор светодиода становится зеленым.

2.2 Если происходит сбой фазы вентилятора, соответствующий индикатор светодиода становится красным с сигналом тревоги. Если количество подключенных

вентиляторов меньше 6, индикатор LED для неподключенных вентиляторов не будет гореть. Если количество внешних

вентиляторов меньше 6, установите количество вентиляторов равным фактическому количеству вентиляторов, и вентилятор должен быть подключен

с №1.

3. Функция сигнализации о перегреве. Когда максимальная температура среди любых трех фаз превышает

заданное значение сигнала тревоги о перегреве, индикатор светодиода 'Перегрев' загорается с сигналом тревоги, и

терминал (14, 15, 16) выдает коммутирующий сигнал.

4. Функция отключения при перегреве. Когда максимальная температура среди любых трех фаз превышает заданное

значение отключения при перегреве, индикатор светодиода 'Отключение' загорается с сигналом тревоги, и терминал (11, 12, 13)

выводит сигнал переключателя. Когда максимальная температура катушки увеличивает предопределенный предел на 6 секунд, он будет отправлять

сигнал тревоги.

4.1 Если датчик PTC использован, то выходной конец автоматического отключения питания не будет активироваться, если оба

с помощью различных видов датчиков, PT100 и PTC, обнаружена температура катушек, соответствующая заданному пределу, таким образом

повышение надежности функции Power-Cut.

пятый. Функция сигнализации об отказе термостата. При наличии неисправности термостата светодиодный индикатор "Неисправность" включает свет

с сигналом тревоги, и терминал (17, 18, 19) выдает сигнал переключения.

5.1 Различные цвета представляют собой разные фазы сбоя термостата: желтый - фазу А, зеленый -

означает фазу B, красный - фазу C. Если нет света, термостат работает нормально.

5.2 oP- представляет собой открытую цепь датчика, -oL- представляет собой короткое замыкание датчика при температуре

площадь экрана.

5.3 При однофазной или двухфазной неисправности в терmostatе, вентилятор управляется согласно

сигналу температуры датчика. При неисправности трехфазного датчика вентилятор включается немедленно.

6. Функция настройки параметров. Можно установить значения остановки и запуска вентилятора, значение тревоги при перегреве,

значение срабатывания при перегреве, таймер вентилятора, адрес связи, скорость передачи данных и количество управляемых вентиляторов

напрямую через клавиши. Настроенные значения сохраняются при отключении питания.

23

7. Функция ручного управления вентилятором. Запустите вентилятор вручную, нажав клавишу 'Ручной'. Эта функция

также может использоваться как функция тестирования.

8. Функция запуска вентилятора с таймером. Можно произвольно установить от 0 до 255 часов (если установлено 0, это означает отсутствие функции таймера).

после истечения заданного времени вентилятор будет работать 1 минуту. На нашем заводе установлено 24 часа.

9. С функцией 'Черный ящик'. Термостаты автоматически записывают мгновенную температуру трех фазовых обмоток перед отключением электроэнергии. Чтобы избежать изменения данных памяти при выключении питания, если температура ниже 80℃ перед выключением, не обновлять оригинальную записанную температуру.

-фазных обмоток перед отключением питания. Чтобы избежать снижения мощности и повторного изменения данных в памяти, если температура ниже 80℃ перед выключением, не обновлять исходную записанную температуру.

если температура ниже 80℃ перед выключением, не обновлять исходную записанную температуру.

10. Наивысшая историческая температура. Запись самой высокой температуры каждой фазы с момента включения для последующего запроса.

для подготовки к запросу.

Инструкция по эксплуатации


1. Первое включение: Термостат отображает температуру фаз A, B, C (измерение по кругу/температура окружающей среды) циклически после включения и завершения самотестирования. Если термостат не подключен к датчику, вентилятор запускается автоматически.

измерения/температуры окружающей среды) циклически после включения и завершения самотестирования. Если термостат не подключен к датчику, вентилятор запускается автоматически.

если термостат не подключен к датчику, вентилятор запускается автоматически.

2. Переключение между максимальным значением и циклическим показом: Нажмите клавишу 'Максимум/+', чтобы термостат перешел в состояние максимального значения во время циклического отображения, и индикатор 'Максимум' загорится, затем

нажмите клавишу 'Максимум/+', чтобы термостат перешел в состояние максимального значения во время циклического отображения, и индикатор 'Максимум' загорится, затем

он отображает максимальную температуру из трех обмоток; Наоборот.

3. Ручной запуск вентилятора: термостат запустит вентилятор вручную, нажав клавишу 'Ручной' под

обычным рабочим режимом, и индикатор 'Ручной' загорится; Наоборот.

4. Функция запроса данных при выключении: непрерывное нажатие клавиши 'Запрос/-', термостат

последовательно отображает температуру фаз A, B, C (измерение температуры сердечника/температуры окружающей среды) перед выключением и историческую максимальную температуру фаз A, B, C.
