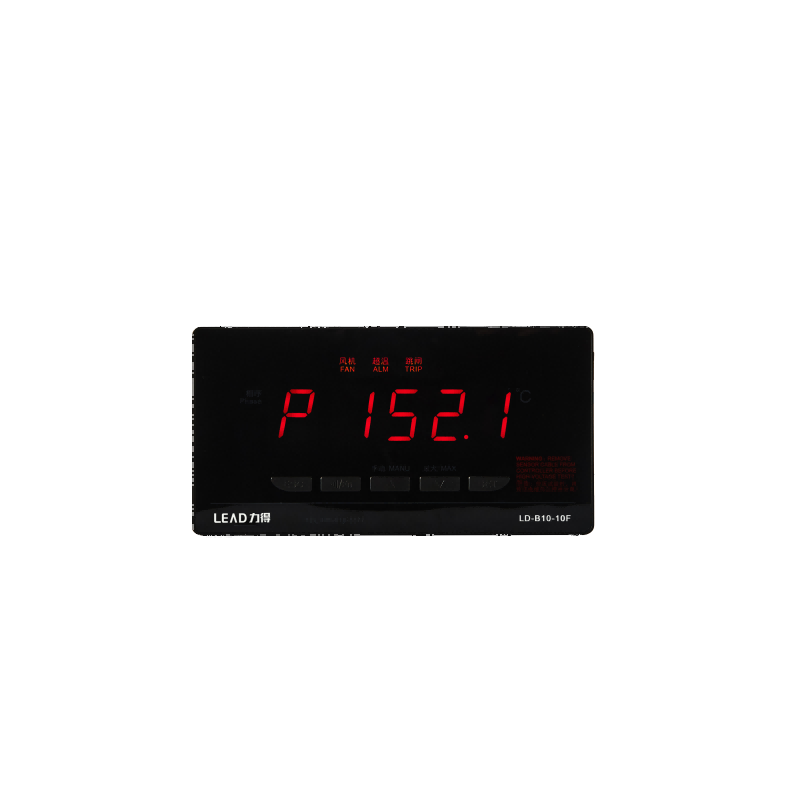

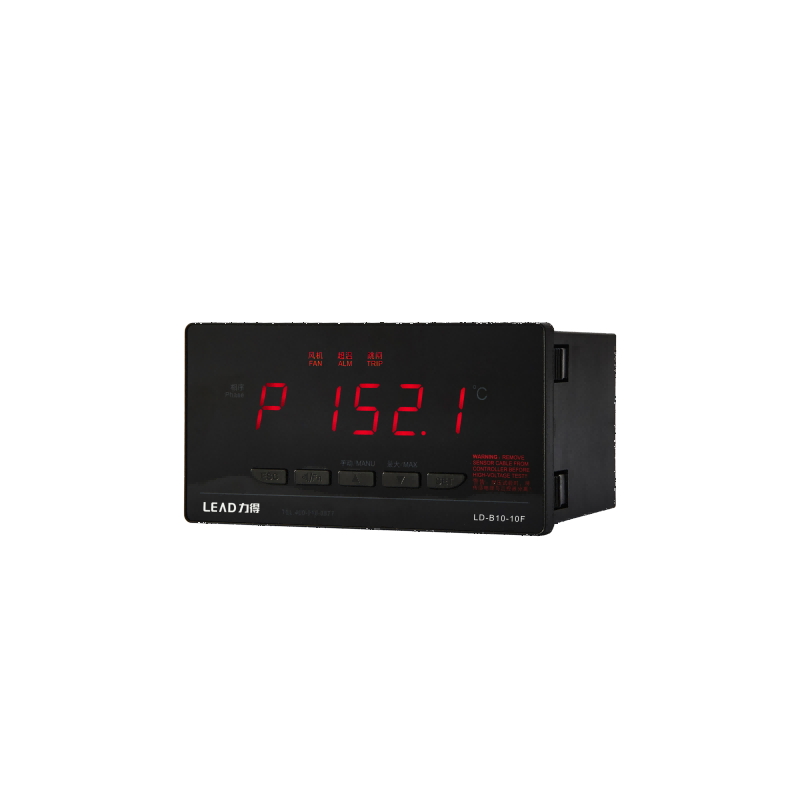

Controlador de Temperatura LD-B10-10F de LD-B10-10F Seco

Seleção de tipo (combinação arbitrária de E, F, G/I e C)

Observe a diferença entre o controlador da série A e da série B ao selecionar o tipo.

01 Instruções de instalação (instalação inserida)

1. Um orifício de inserção é aberto no armário do transformador de acordo com o tamanho do orifício de instalação inserida do controlador.
2. Insira o controlador de temperatura LD-B10-10 no orifício inserido do gabinete do transformador.

exemplo de diagrama de fiação e instruções 02

Diagrama de fiação do LD-B10-10D/E/F (Nota: a interface de 9 pinos não está disponível para LD-B10-10D)

Diagrama de fiação do LD-B10-10DP/EP/FP (Nota: a interface de 9 pinos não está disponível para LD-B10-10DP)

Diagrama de fiação do LD-B10-10D(B)/E(B)/F(B) (Nota: a interface de 9 pinos não está disponível para LD-B10-10D(B))

Diagrama de fiação do LD-B10-10DP(B)/EP(B)/FP(B) (Nota: a interface de 9 pinos não está disponível para LD-B10-10DP(B))

Nota 1: O cabo sensor D25 é conectado à entrada de sinal Pt100 e PTC (tipo C); o cabo de sinal D9 é conectado à saída de sinal RS485 (tipo F) e à saída de sinal de corrente de 4~20mA (tipo E).

Nota 2: a definição real do bloco terminal está sujeita ao diagrama de fiação do produto!

Ficha técnica do produto.
