1. Visão Geral
Quando um motor assíncrono CA é iniciado na sua tensão nominal, a corrente inicial de partida é muito elevada, muitas vezes excedendo de 5 a 7 vezes a corrente nominal. Para reduzir a corrente de partida e minimizar o impacto na rede elétrica, normalmente utiliza-se um método de redução de tensão para a partida do motor. Os métodos comuns incluem o uso de reatores ou autotransformadores. O processo de partida de um motor CA é breve (geralmente alguns segundos a dois minutos), após o qual o reator redutor de tensão ou o autotransformador são desconectados. Este produto foi especificamente projetado para partida de motores assíncronos em alta tensão, sendo adequado para motores com potência entre 220 kW e 1400 kW.
2. Significado do Modelo
3. Características Estruturais

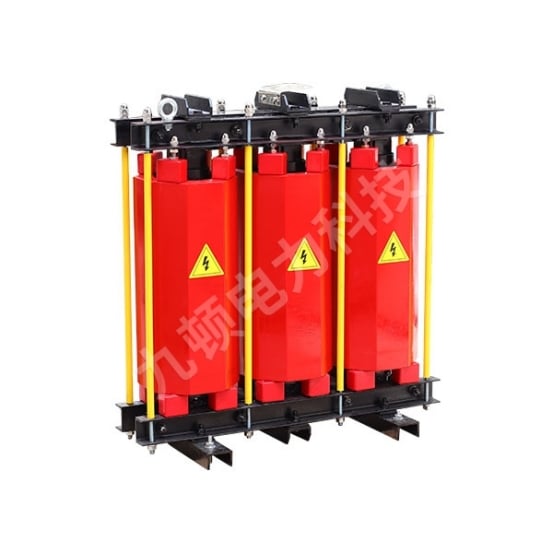

O reator de partida QKSC utiliza moldagem em epóxi para um desempenho de isolamento ideal, garantindo confiabilidade em diversos ambientes operacionais. As principais características estruturais incluem:
1. O núcleo é feito de chapas de aço silício. A coluna do núcleo é dividida em segmentos uniformemente espaçados por múltiplas lacunas de ar, que são isoladas com folhas laminadas de epóxi para garantir estabilidade durante operação prolongada.
2. As superfícies extremas do núcleo são coladas com adesivo para chapa metálica, que fixa firmemente as chapas de aço silício, reduzindo significativamente o ruído operacional e proporcionando excelente resistência à corrosão.
3. A bobina é moldada em epóxi, reforçada interna e externamente com malha de fibra de vidro epóxi. Moldada sob vácuo utilizando um sistema epóxi classe H, a bobina apresenta excelente isolamento, alta resistência mecânica e pode suportar impactos de alta corrente e choques térmicos sem rachaduras.
4. A bobina moldada em epóxi é resistente à água, possui baixa descarga parcial e pode operar com segurança em condições adversas.
5. As extremidades da bobina são equipadas com almofadas de epóxi e almofadas de borracha de silicone para absorção de choques, reduzindo eficazmente a vibração durante o funcionamento.
4. Condições de Operação
1. Altitude: ≤ 1000 m.
2. Temperatura ambiente: -25℃ a +45℃.
3. Instalado em ambientes internos isentos de vibrações intensas, gases nocivos, poeira condutiva ou explosiva e materiais inflamáveis ou explosivos.
4. Se o tempo total de inicialização atingir 2 minutos (individual ou cumulativo), o reator deve ser resfriado por 6 horas antes da próxima inicialização.
5. Parâmetros de Desempenho
1. Classe térmica: FH (180℃).
2. As perdas do reator de partida a seco são menores do que as dos reatores imersos em óleo.
3. O nível de ruído do reator de partida a seco não excede os padrões da indústria.
6. Requisitos de Pedido do Cliente (a serem fornecidos por escrito)
1. Capacidade do motor
2. Tensão nominal
3. Frequência
4. Corrente nominal
5. Múltiplo da corrente de partida
6. Percentual de redução de tensão
7. Duração da partida e outros parâmetros relevantes
7. Especificações e dimensões do produto
