CKSC 시리즈 고전압 건식 철심 직렬 반응기

1. 개요
CKSC 건식 철심 시리즈 리액터는 전력망의 무효전력 보상 시스템에서 중요한 구성 요소입니다. 전력용 콘덴서와 직렬로 연결되었을 때 다음 기능을 효과적으로 수행합니다.
- 전력망 내 고조파 억제
- 유입 전류 및 개폐 서지전압 제한
- 시스템 전압 파형 개선
- 계통 역률 향상

이는 전력용 콘덴서 및 기타 전기 설비의 안전하고 신뢰성 있는 운전을 보장합니다.

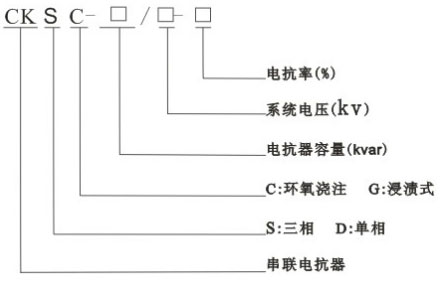

2. 모델 설명

3. 제품 특징
1. 리액터 철심은 고품질 실리콘강판으로 제작되며, 철심 기둥은 여러 개의 공극(air gaps)으로 균일하게 분할됩니다. 공극은 장기간 운전 중에도 안정성을 유지하기 위해 에폭시 적층 시트로 절연 처리되어 있습니다.
2. 코어 단면은 실리콘강판 접착제로 결합되어 강판이 단단히 고정되며, 소음을 줄이고 습기와 먼지에 대한 저항성을 제공합니다.
3. 코일은 F등급 에폭시 시스템을 사용하여 진공 상태에서 에폭시로 성형되며, 내부 및 외부를 에폭시 유리 메쉬로 보강합니다. 이를 통해 탁월한 절연성, 기계적 강도 및 큰 전류 돌파와 열충격에 대한 저항성을 확보합니다.
4. 에폭시 성형 코일은 수분 저항성이 뛰어나고 부분 방전이 낮아 혹독한 조건에서도 안전하게 작동할 수 있습니다.
5. 코일의 상단 및 하단에는 진동 감소를 위해 에폭시 패드와 실리콘 고무 제진 장치가 장착되어 있습니다.

4. 운전 조건
1. 주변 온도: -25℃ ~ +40℃; 연 평균 온도 20℃
2. 상대 습도: 40℃에서 ≤50%; 20℃에서 최대 90%
3. 고도: 해수면 기준 ≤1000미터
4. 설치 환경은 유해 가스, 증기 및 도전성 또는 폭발성 먼지가 없어야 합니다
이 명세서에 명시된 조건을 초과하는 모든 사항은 기술 부서와 협의하여 주문 시 별도로 명시해야 합니다.

5. 기술 사양
1. 기존의 절연유식 또는 공심 리액터 대비 소형, 경량, 컴팩트한 구조 및 설치 용이성
2. 온도 등급: F 등급 (155℃); 정상 운전 시 철심 및 코일의 최대 온도 상승폭 ≤90K
3. 정격 전류의 1.35배에서 지속적인 운전 가능
4. 운전 소음은 산업 표준을 준수합니다.
5. 내전압 수준은 JB5346-1998 "직렬 리액터" 표준을 충족합니다.

6. 고객 주문 요구사항
고객은 다음 파라미터를 서면으로 제공해야 합니다.
1. 시스템 정격 전압
2. 커패시터 용량
3. 커패시터 단자 전압
4. 리액터 정격
5. 입력/출력 배선 구성(양면 또는 단면)
6. 기타 특수 요구 사항

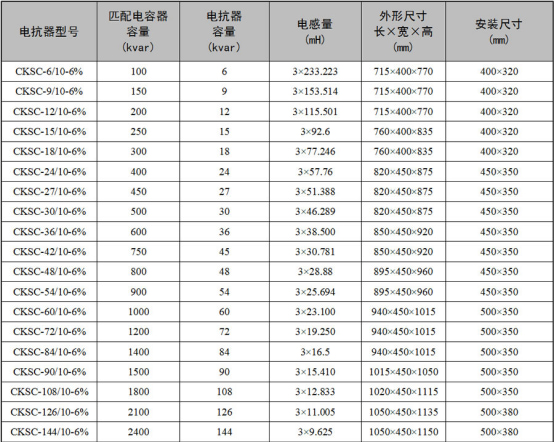

7. 제품 사양 및 치수

참고: 위의 사양은 표준이며 참고용입니다. 고객 요구에 따라 맞춤 사양을 제공할 수 있습니다. 회사는 필요에 따라 데이터를 업데이트할 권리를 보유합니다.
