CKSCシリーズ高圧乾式鉄心直列リアクタ

1. 概要
CKSC乾式鉄心直列リアクタは、電力ネットワークにおける無効電力補償システムの重要な構成部品です。電力用コンデンサと直列に接続することで、以下の機能を効果的に発揮します。
- 電力系統内の高調波を抑制する
- バースト電流およびスイッチング過電圧を制限する
- システム電圧波形を改善する
- 電力系統の力率を向上させる

これにより、電力用コンデンサその他の電気設備が安全かつ信頼性高く運転されることを保証します。

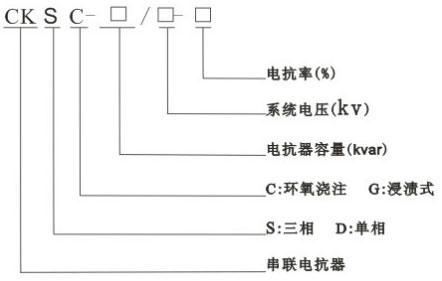

2. 型式の説明

3. 製品の特長
1. リアクタの鉄心は高品質な珪素鋼板で構成されており、鉄心柱は複数の空隙によって均等なセグメントに分けられています。空隙にはエポキシ積層板が絶縁材として使用されており、長期にわたる安定した運転が維持されます。
2. コアの端面はシリコン鋼板用接着剤で接合されており、板がしっかりと固定され、騒音の低減および湿気やほこりに対する耐性を確保しています。
3. コイルはエポキシ樹脂で一体成形され、内部および外部はエポキシガラスマットで補強され、F級エポキシ系樹脂を用いて真空状態で鋳造されています。これにより、優れた絶縁性、機械的強度、大電流サージおよび熱衝撃への耐性が確保されています。
4. エポキシ樹脂一体成形コイルは耐水性に優れ、部分放電が少なく、過酷な条件下でも安全に運転できます。
5. コイルの上部および下部端にはエポキシパッドとシリコーンゴム製ショックアブソーバーが装備されており、運転中の振動を低減します。

4. 使用条件
1. 周囲温度：-25℃～+40℃；年間平均温度20℃
2. 相対湿度：40℃で≤50％；20℃では最大90％
3. 海抜：1000メートル以下
4. 設置環境は有害ガス、蒸気、導電性または爆発性の粉じんがない清潔な場所であること
これらの仕様を超える条件については、技術部門と相談の上、注文時に明記する必要があります。

5. 技術仕様
1. 従来の油浸型または空芯リアクトルと比較して、小型、軽量、コンパクトな構造で取り付けが容易
2. 温度クラス：F（155℃）；通常運転時における鉄心およびコイルの最大温度上昇 ≤90K
3. 定格電流の1.35倍での連続運転が可能
4. 運転時の騒音は業界標準に準拠
5. 耐電圧レベルはJB5346-1998「直列リアクトル」規格に適合

6. 顧客の発注要件
顧客は以下のパラメータを書面で提供する必要があります。
1. システム定格電圧
2. コンデンサ容量
3. コンデンサ端子電圧
4. リアクタレート
5. 入出力配線構成（両側または片側）
6. その他の特別な要件

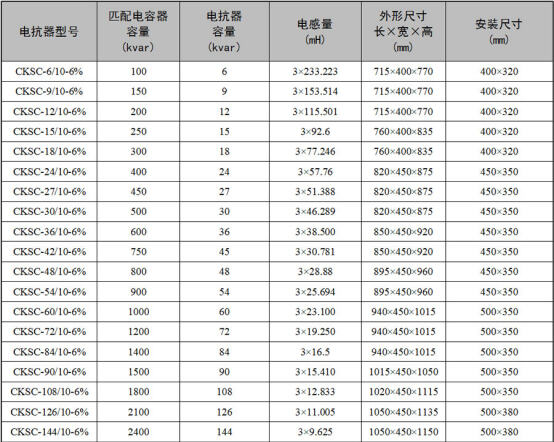

7. 製品仕様および寸法

注：上記仕様は標準仕様であり、参考用です。お客様の要件に応じてカスタム仕様を提供可能です。当社は必要に応じてデータを更新する権利を有しています。
