Comprensión de la Potencia Transformador Características de Aislamiento y Seguridad
Los sistemas de distribución y control de energía dependen en gran medida de los transformadores para la conversión de voltaje y el aislamiento eléctrico. El concepto de transformador aislamiento desempeña un papel crucial para garantizar la seguridad y el funcionamiento adecuado en diversas aplicaciones industriales y comerciales. Exploremos los aspectos clave del aislamiento en transformadores y cómo difiere de los transformadores de control en cuanto a diseño, propósito e implementación.

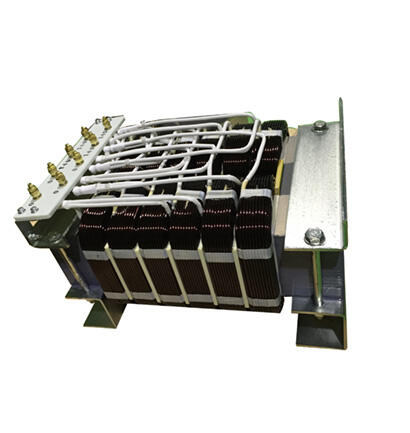

Fundamentos del Aislamiento del Transformador
Principios de Aislamiento Físico
El aislamiento por transformador se refiere a la separación física y eléctrica entre los devanados primario y secundario de un transformador. Esta separación se logra mediante consideraciones cuidadosas en el diseño, incluyendo materiales aislantes y la disposición espacial de los devanados alrededor del núcleo. El devanado primario recibe la potencia de entrada, mientras que el devanado secundario entrega la salida transformada, sin existir una conexión eléctrica directa entre ellos.
La barrera de aislamiento generalmente consiste en materiales aislantes de alta calidad, como papeles especiales, barnices y espacios de aire. Estos materiales deben soportar tensiones eléctricas manteniendo sus propiedades dieléctricas durante largos períodos. Los transformadores aislados modernos suelen incorporar características adicionales de seguridad, como pantallas electrostáticas y sistemas de aislamiento reforzados.
Beneficios de la separación eléctrica
La ventaja principal del aislamiento mediante transformador es la prevención del flujo de corriente directa entre los circuitos de entrada y salida. Esta separación protege equipos sensibles frente a picos de voltaje dañinos y bucles de tierra que podrían dañar componentes o crear riesgos de seguridad. En equipos médicos y dispositivos de medición sensibles, el aislamiento mediante transformador ayuda a eliminar el ruido eléctrico y garantiza un funcionamiento preciso.
Además, los transformadores de aislamiento proporcionan un grado de protección contra descargas eléctricas al interrumpir los bucles de tierra y evitar trayectorias peligrosas de corriente a través del cuerpo humano. Esta característica de seguridad es particularmente importante en entornos donde el personal podría entrar en contacto con equipos eléctricos.
Transformadores de control vs. Transformadores de aislamiento
Diferencias de diseño y construcción
Aunque ambos tipos cumplen funciones importantes, los transformadores de control y los transformadores de aislamiento tienen características de diseño distintas. Los transformadores de control están diseñados principalmente para mantener un voltaje de salida constante bajo condiciones variables de carga, lo que los hace ideales para alimentar circuitos de control e instrumentación. Su construcción se centra en la regulación del voltaje y la eficiencia, más que en el aislamiento.
Los transformadores de aislamiento, por el contrario, enfatizan la calidad y eficacia de su barrera de aislamiento. Generalmente cuentan con sistemas de aislamiento mejorados, atención cuidadosa a las distancias de fuga y separación, y a menudo incluyen blindajes adicionales contra interferencias electromagnéticas. Estos elementos de diseño resultan en propiedades de aislamiento superiores, aunque pueden implicar un mayor tamaño y una menor eficiencia.
Requisitos específicos de la aplicación
Los transformadores de control tienen un uso extenso en paneles de control industrial, sistemas de automatización y maquinaria donde el suministro estable de voltaje es crítico. Están optimizados para manejar las altas corrientes de arranque asociadas con contactores y solenoides, manteniendo al mismo tiempo la estabilidad del voltaje de salida. Su diseño compacto y rentabilidad los hacen adecuados para estas aplicaciones.
Los transformadores de aislamiento, por otro lado, son esenciales en equipos médicos, instrumentación de pruebas y sistemas electrónicos sensibles donde la seguridad y la inmunidad al ruido son fundamentales. Sus sólidas propiedades de aislamiento los hacen ideales para proteger tanto al equipo como al personal en entornos exigentes.
Normas de seguridad y cumplimiento
Requisitos regulatorios
El aislamiento del transformador debe cumplir con normas de seguridad específicas según la aplicación y la jurisdicción. Los transformadores de aislamiento para uso médico, por ejemplo, deben cumplir requisitos rigurosos en cuanto a corriente de fuga y resistencia de aislamiento. Las aplicaciones industriales pueden tener normas diferentes que se centran en la capacidad de soportar voltaje y la protección contra factores ambientales.
Las normas comunes incluyen la IEC 61558 para aplicaciones generales, la IEC 60601 para equipos médicos y diversas certificaciones regionales. Estas normas definen los requisitos mínimos para distancias de aislamiento, propiedades de los materiales y procedimientos de prueba, a fin de garantizar un funcionamiento fiable y seguro.
Pruebas y certificación
Los fabricantes deben someter sus transformadores a pruebas rigurosas para verificar el rendimiento de aislamiento. Las pruebas estándar incluyen la prueba de alto potencial (hipot), que aplica un voltaje elevado a través de la barrera de aislamiento para confirmar su integridad. Otras pruebas adicionales miden la corriente de fuga, el aumento de temperatura y la compatibilidad electromagnética.
El mantenimiento regular y las pruebas periódicas de los transformadores instalados ayudan a garantizar un funcionamiento seguro continuo. Esto incluye inspecciones visuales, mediciones de resistencia de aislamiento y verificación de conexiones de puesta a tierra adecuadas.
Consideraciones de ejecución
Mejores prácticas de instalación
La instalación correcta de transformadores aislados requiere una atención cuidadosa a la ubicación de montaje, ventilación y prácticas de cableado. El transformador debe colocarse de manera que se minimice la exposición a humedad, polvo y calor excesivo. Debe mantenerse un espacio adecuado alrededor del equipo para asegurar un enfriamiento apropiado y acceso para el mantenimiento.
Las conexiones de cableado deben seguir las recomendaciones del fabricante respecto al tamaño del conductor, la ruta y los métodos de terminación. La conexión a tierra adecuada es esencial para la seguridad y el rendimiento óptimo, prestando especial atención a las conexiones de blindaje en transformadores apantallados.
Requisitos de mantenimiento
El mantenimiento regular ayuda a garantizar la fiabilidad a largo plazo del aislamiento del transformador. Esto incluye la inspección periódica del estado del aislamiento, la limpieza de las superficies de refrigeración y la verificación de las conexiones eléctricas. Factores ambientales como la temperatura, la humedad y la contaminación pueden afectar el rendimiento del aislamiento con el tiempo.
La documentación de las actividades de mantenimiento y los resultados de pruebas proporciona datos históricos valiosos para predecir posibles problemas y planificar el mantenimiento preventivo. Esto ayuda a maximizar la vida útil del transformador manteniendo al mismo tiempo un funcionamiento seguro y confiable.
Preguntas Frecuentes
¿Cómo puedo determinar si un transformador proporciona un aislamiento verdadero?
El aislamiento verdadero puede verificarse mediante documentación del fabricante que muestre el cumplimiento con las normas pertinentes, el examen físico de características constructivas como bobinados separados y aislamiento robusto, y pruebas eléctricas que incluyan mediciones de tensión dieléctrica (hipot) y corriente de fuga.
¿Qué nivel de aislamiento se requiere normalmente para aplicaciones médicas?
Las aplicaciones médicas normalmente requieren un aislamiento reforzado conforme con la norma IEC 60601-1, con requisitos específicos para corriente de fuga (típicamente menos de 100 microamperios), distancias de creepage y capacidad de resistencia a tensión. A menudo es obligatorio contar con doble aislamiento o aislamiento reforzado.
¿Con qué frecuencia deben someterse a pruebas los transformadores de aislamiento?
Los transformadores de aislamiento deben someterse a pruebas completas al menos una vez al año, con inspecciones más frecuentes en aplicaciones críticas o entornos adversos. Inspecciones visuales regulares y mediciones eléctricas básicas pueden realizarse trimestralmente o como parte de los programas habituales de mantenimiento.
